后备式UPS，又称非在线式UPS，又称离线式（off line）。新标准IEC62040-3规定为被动后备式。
★运行原理
在市电正常时，由市电通过简单稳压滤波输出供给用电设备，蓄电池处于充电状态。当停电时，逆变器工作，将电池提供的直流电转变为稳定的交流电输出给用电设备。由于平时市电正常时，逆变器是不工作的，只有在市电停电蓄电池放电时才开始工作，所以这种UPS被称为后备式UPS。
★电路结构

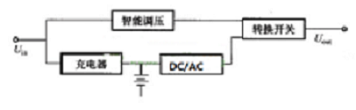

后备式UPS电路结构
●充电器。当市电正常时，充电器对蓄电池进行充电和浮充电。
●以DC/AC逆变器。当市电存在时，逆变器不工作;市电中断时，由它将直流电(由蓄电池供给)转变成符合负载要求的交流电，电压波形有方波、准方波和正弦波3种形式。
●输出转换开关。当市电存在时，输出转换开关接通输入电源，向负载供电;市电中断时，输出转换开关在断开市电回路的同时接通逆变器，由逆变器继续向负载供电。
●智能调压电路。市电存在时，智能调压电路可用来调节并稳定输出电压。
★应用领域
后备式UPS主要适用于市电波动不大，对供电质量要求不高的场合。特别适用于个人电脑，网络设备、娱乐设备、家用路由器、家用影音、娱乐系统、POS 机设备、ATM 柜员机、广告机等设备。后备式UPS切换时间一般小于10毫秒 ，因此不适合用在关键性的供电不能中断的场所。不过实际上切换时间很短，而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右，用电设备一般不会因为这个切换时间而出现问题。
